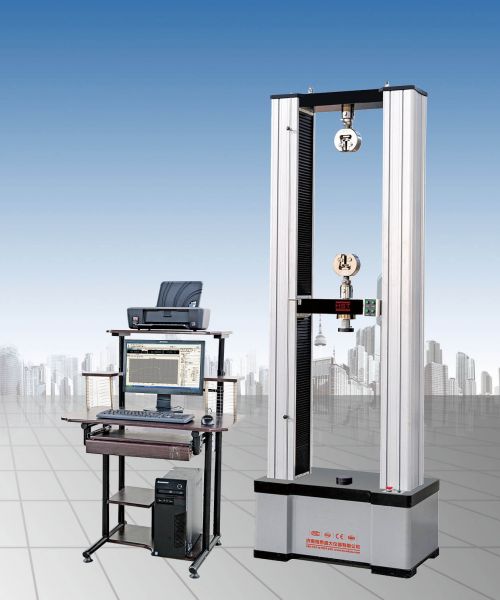

彈條萬能試驗機

彈條萬能試驗機  產品詳情   主要針對彈條進行力學性能檢測，試驗操作和數據處理符合TSGD2001-2006壓力管道元件制造許可規則、GB/T1348-2009球墨鑄鐵件及GB228-2002《室溫材料金屬拉伸試驗方法》的要求。

彈條萬能試驗機  方案描述

 1主機主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機上方下橫梁和工作臺之間。

2傳動系統下橫梁升降電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整

3液壓系統液壓原理如圖所示，為負載適應型進油節流調速系統，手動閥控制試驗進程。

彈條萬能試驗機  主要性能技術指標

1試驗力kN6002試驗力示值相對誤差≤示值的±1%3試驗力測量范圍試驗力的2%~100%4夾緊方式液壓夾緊5圓試樣夾持直徑范圍mmΦ13～Φ26Φ26～Φ40(各一副)6扁試樣夾持厚度范圍mm0~307扁試樣夾持寬度mm808拉伸試驗空間mm5509壓縮試驗空間mm50010控制柜外形尺寸mm1000×460×80011主機外形尺寸mm780×550×200012電機功率kW2.113主機質量kg250014立柱凈間距(mm)45015上下壓盤尺寸mmΦ15016彎曲支棍間距mm40017彎曲支棍寬度mm14018容許彎曲度mm10019活塞行程mm20020活塞移動速度mm/min約8021試驗空間調整速度mm/min約150
