5KN/10KN/20KN微機全自動彈簧拉壓試驗機

產品分類：彈簧拉壓試驗機

產品概述：計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等，并具有快捷鍵操作。具有實時采集數據、數據運算處理，并提供數據儲存、檢索、統計、打印等功能，能實時顯示，繪制試驗力-變形曲線、能進行曲線放大或縮小，曲線的局部放大，并且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移，具有曲線打印預覽以及人工修整等功能。

5KN/10KN/20KN微機全自動彈簧拉壓試驗機產品簡介

該系列產品采用電動加載減速系統減速后帶動精密滾珠絲杠副加載，實現了數據采集和控制過程的全數字化調整。能對拉

簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、

剛度等強度試驗和分析。本機無污染、噪音低，效率高，具有比較寬的調速范圍，完全符合國家及國際相關標準的要求。

該機廣泛應用于航空航天、機械制造、彈簧生產企業、家電等行業的彈簧檢驗及分析，是科研院校、大專院校、工礦企業、

技術監督、商檢仲裁等部門的理想測試設備。

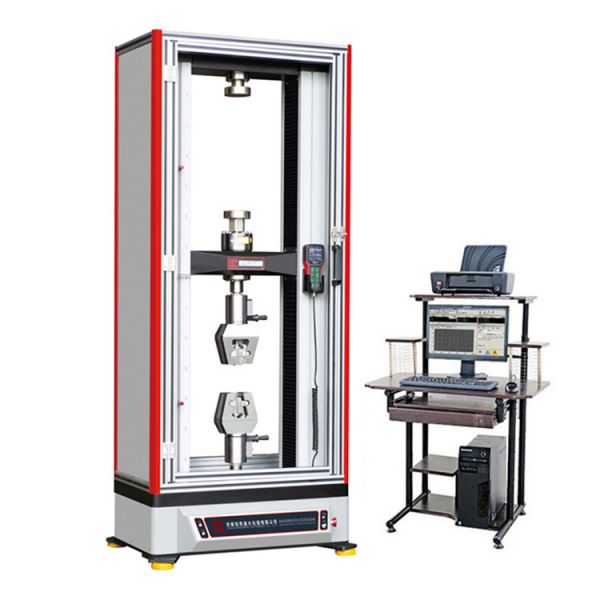

5KN/10KN/20KN微機全自動彈簧拉壓試驗機

5KN/10KN/20KN微機全自動彈簧拉壓試驗機產品特點

? 試驗機主機

計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等，并具有快捷鍵操作。

具有實時采集數據、數據運算處理，并提供數據儲存、檢索、統計、打印等功能，能實時顯示，繪制試驗力-變形曲線、能

進行曲線放大或縮小，曲線的局部放大，并且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移，具有曲線打印預覽

以及人工修整等功能。

應自動計算壓縮彈簧的分段剛度P/。計算公式如下：彈簧的剛度 P/=（P2-P1）/（F2-F1）

根據用戶要求打印各種試驗報表（報表格式由用戶提出）。

5KN/10KN/20KN微機全自動彈簧拉壓試驗機產品技術參數

產品型號	TLW-5	TLW-10	TLW-20
試驗力	5kN	10kN	20kN
主機結構型式	四柱落地式機型（上拉下壓/下壓上拉）
控制方式	計算機全自動控制
準確度等級	1 級、0.5級
試驗力測量范圍	2%～100%F·S（內外不分檔）0.4%-100%
試驗力示值相對誤差	≤±1%
位移示值相對誤差	≤±1%
位移顯示分辨力	0.01mm
變形示值誤差	≤±（50+0.15L）um
速度調節范圍	0.05-500mm/min
速度相對誤差	≤±1%
有效拉伸空間(mm)	800
有效壓縮空間(mm)	800
有效試驗寬度(mm)	400
壓盤直徑	110mm
主機電源	AC220V±10%，50Hz
