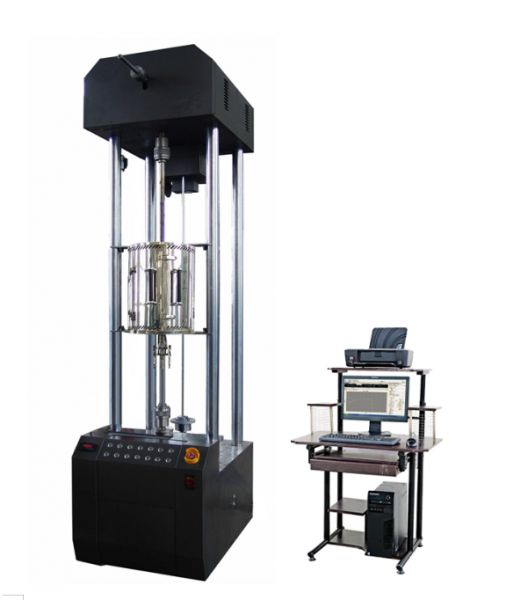

機械式持久蠕變試驗機

技術指標

性能參數

主機部分

產品型號

HST304-A1

HST504-A1

HST804-A1

HST105-A1

試驗力

30kN

50kN

80kN

100kN

小試驗力

300N

500N

800N

1000N

試驗力準確度

≤1％

小砝碼

1N

調平方式

自動調平衡，調平精確高、可靠性好、穩定性好

自動調平范圍

±0.1mm（試樣變形）

機械式杠桿級數

1級

2級

杠桿比

1:100

1:50 1:100

下拉桿速度

慢速2mm/min，快速50mm/min

杠桿調平速度

2mm/min

下拉桿行程

0-250mm

上下夾頭偏心率

≤12%

負荷監控系統

可監測加載時施加于試樣上的力值，防止加載砝碼超過或少于設定值

負荷監測測量范圍

1%-100%FS

負荷監測示值相對變動值

±1%

手動卸載機構

設置有手動調節機構，意外停電時，可用其卸載，能有效地保護機器及在測試樣的安全。

計時誤差

±0.1%

主機電源

380V±10%；50Hz

主機功率

1kW

1.5kW

1.5kW

1.5kW

主機外型尺寸長×寬×高mm（L×W×Hmm）

920×650×2500

1000×750×2600

1000×750×2600

1000×750×2600

變形測量系統

變形測量傳感器

變形測量范圍

變形測量分辨率

變形測量準確度

（變形測量誤差）

國產數碼變形傳感器

0～10mm，0～50mm

0.001mm

0～10mm：10μm

0～50mm：30μm

國產光柵尺*

0～5mm、0～10mm

0～30mm、0～50mm

0.001mm

0～15mm：2μm

15～25mm：3μm

25～50mm：4μm

進口光柵尺*

0～12mm

0.0001mm

0～12mm：1μm

電爐及控溫系統

電爐結構

筒式推拉結構電阻爐，采用三段電爐絲加熱，分段控制

對開式結構電阻爐，采用三段電爐絲加熱，分段控制

工作溫度范圍

200℃～1200℃

300℃～1100℃

有效均溫區長度

200mm

150mm

爐膛內徑尺寸

Φ80mm

電爐外型尺寸

Φ300×450mm（可根據用戶需求進行調整）

爐絲（電熱體）

采用HREφ5mm電熱管

采用φ0.1mm爐絲

加熱爐供電電壓

供電電壓25V

供電電壓380V

電爐使用壽命

≤1200℃下連續工作時間，大于30000小時

爐表溫度（平均）

1200℃時，≤90℃ 700℃時，≤50℃

電爐升降方式

電動升降機構提升和下降電爐，斷電后可手動升降

手動旋轉

加熱功率

5kW

控溫儀表

宇電溫控表

導電溫控表（日本）（可選）*

測溫?zé)犭娕?/span>

K型偶熱電偶

S型偶熱電偶（可選）*

高溫電爐溫度精度（℃）

試驗溫度

溫度波動

溫度梯度

200～600

±2

2

＞600～900

±3

3

＞900～1100

±4

4
